Precision Metal Stamping

Apèsi sou Kapasite

Precision Metal Stamping nan ZT

Soti nan bwat pwoteksyon EMI 0.1mm rive nan parantèz estriktirèl 6mm, kapasite Stamping nou yo kouvri tout spectre detonnaj, epesè materyèl, ak volim pwodiksyon an. Avèkplis pase 200 prèsatravè de kanpis fabrikasyon -Ruqing (IATF 16949 sètifye) ak Dehong (espesyalis lou-kalib)-nou delivreoto{0}}konsistans klaspou chak endistri nou sèvi.

Ki sa ki fè nou apa:

8 fil EDM machin. Modifikasyon zouti rive nan èdtan, pa semèn.

Nan-Kontwòl Zouti Kay

IATF 16949 trasabilite ak kontwòl pwosesis aplike nan chak lòd.

Disiplin otomobil, aplikasyon inivèsèl

Nou wout pati ou nan laprès la pi bon pou pri ak bon jan kalite.

Tonnaj soti nan 12T a 630T

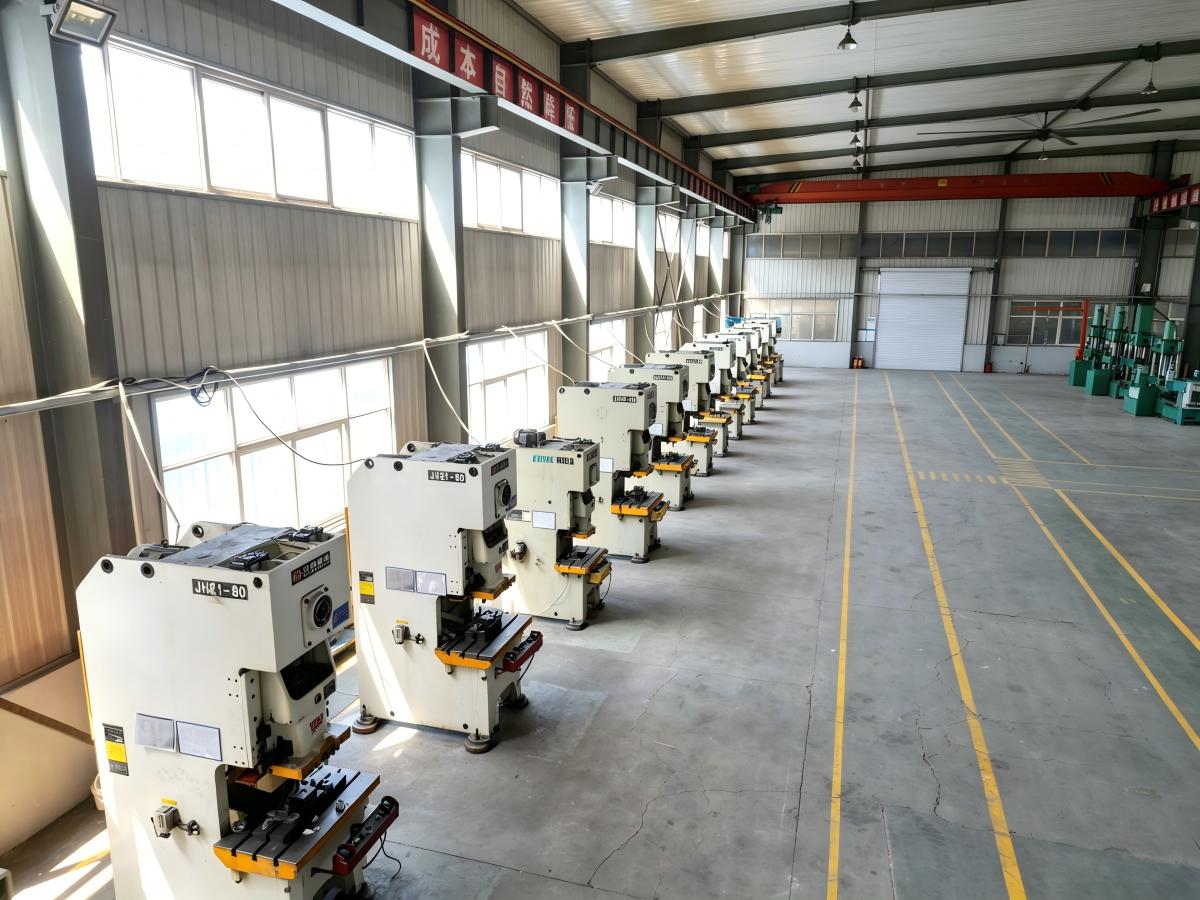

Press Fleet & Processing Anvlòp

Flòt laprès nou an konbineprès idwolik pou desen gwo twou san fon ak vide louavèkprès mekanik pou gwo -vitès pwogresif ak konpoze mouri travay.

Kategori Ekipman	Modèl kle	Tonnaj	Kantite	Ki sa sa vle di pou pati ou yo
Kat-Près idwolik kolòn	YHA32-630, YH52-500, YH32-315A, YB32-100	100T – 630T	10 inite	Desen gwo twou san fon, blanking lou, monnen, redresman
Louvri Tablo Fiks-	JF21-400, JH218-250, JH21-200, JH21-125, JH21-80	45T – 400T	18 inite	Travay pwogresif mouri, blanking presizyon, gwo -pwodiksyon volim
Louvri Press baskile	J23-63A, 40T, 25T, 15T, 12T	12T – 63T	24 inite	Ti pati, parantèz, klip, pwodiksyon gwo-vitès
Pneumatic Press	100T, 63T, 40T, 10T modèl	8T – 100T	27 inite	Gwo vitès -limyè Stamping, elektwonik, kontak sous dlo

Kapasite materyèl:

Paramèt	Range
Epesè materyèl	0.1mm - 6.0mm
Kalite Materyèl	CRS, Nerjaveèi (304/316), aliminyòm (5052/6061), alyaj kwiv, HSLA
Tolerans	± 0.01mm ka reyalize sou presizyon mikro-estamping
Kapasite Anyèl	Plis pase 100 milyon moso

Zouti & Fè mwazi: Kè Stamping

Nou kontwole zouti yo. Ou kontwole delè a.

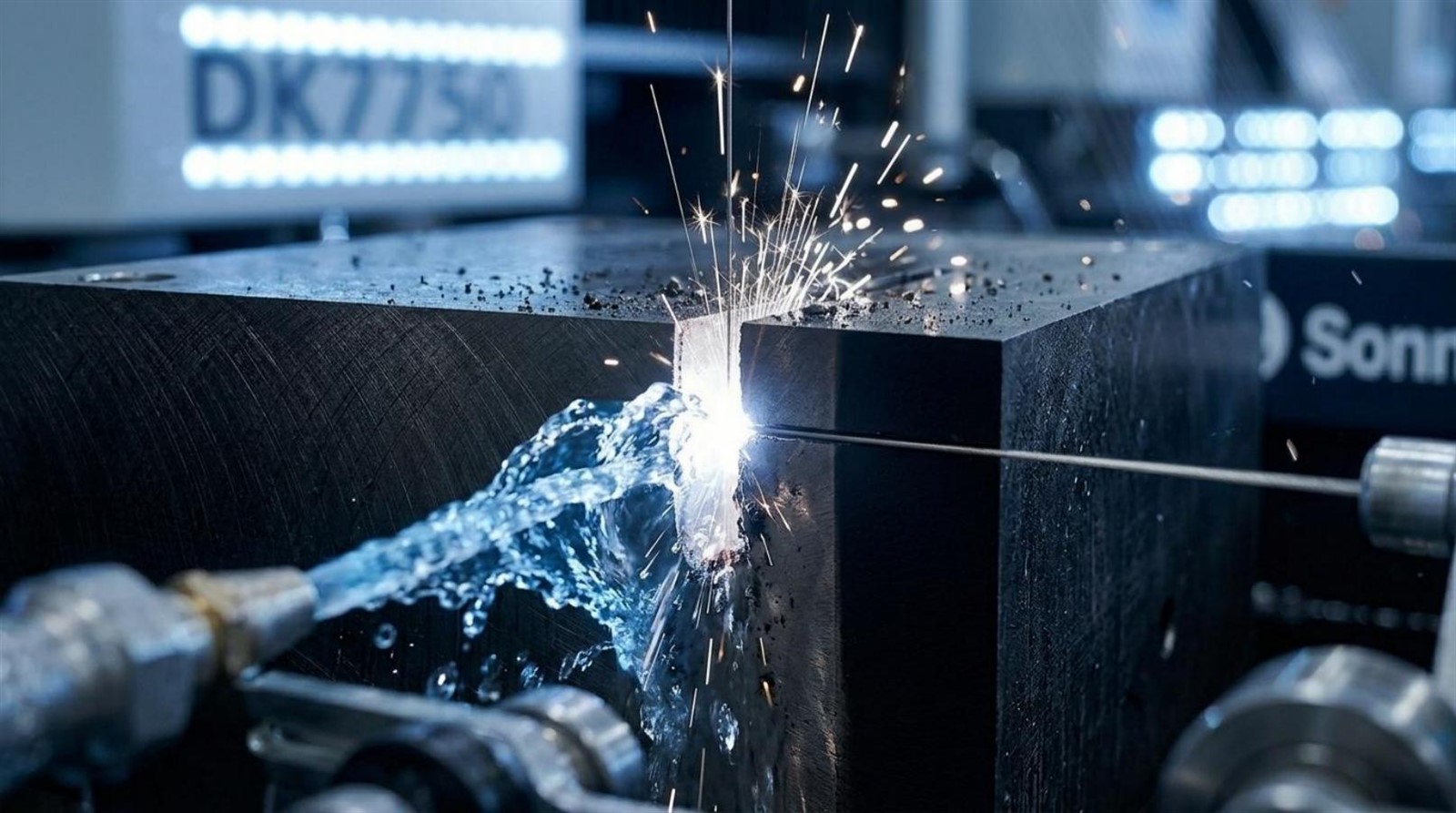

Kay -nan sal zouti nou yo8 DK7750 fil EDM machin, Meleus sifas, EDM sinkers, ak sant D '. Sa vle di:

Nouvo tan plon zouti

15-20 jou pou mouri senp; 30-45 jou pou mouri konplèks pwogresif.

Kouri Chanjman

Bezwen ajoute yon twou oswa ajiste yon koube? Fòkè zouti nou yo modifye mouri a epi fè li tounen nan pwodiksyon nan lamenm chanjman.

Lavi mouri

Nou itilize asye zouti Cr12MoV, DC53, ak SKD11 ak tretman chalè apwopriye. Pwogresis mouri garanti pouPi gran pase oswa egal a 1,000,000 frapeanba antretyen nòmal.

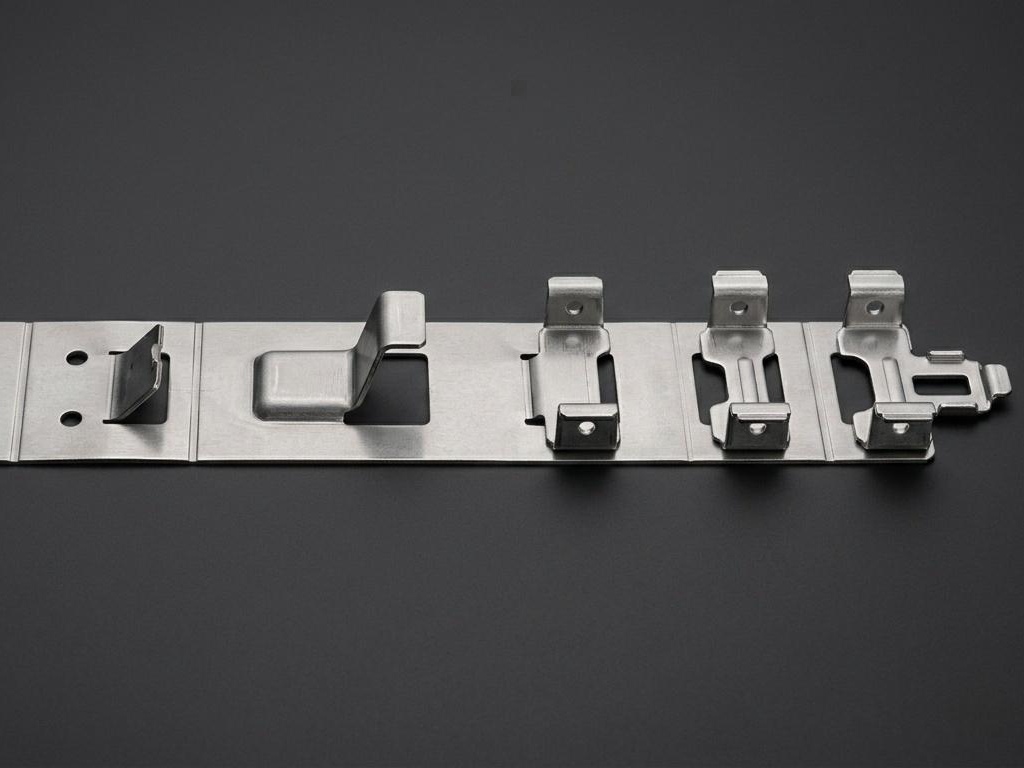

progressive-die-strip-progression-sample

Leson ki soti nan jaden an: Poukisa nou fè pyès monnen anvan nou pèse

Byen bonè nan pwogram pwoteksyon 5G nou yo, nou te obsève yon echèk plasman SMT tanzantan. Kòz rasin lan? Mikwo-estrès ki soti nan pèse yo te lage pandan reflow, deformation avyon debaz la pa jis 0.03mm.

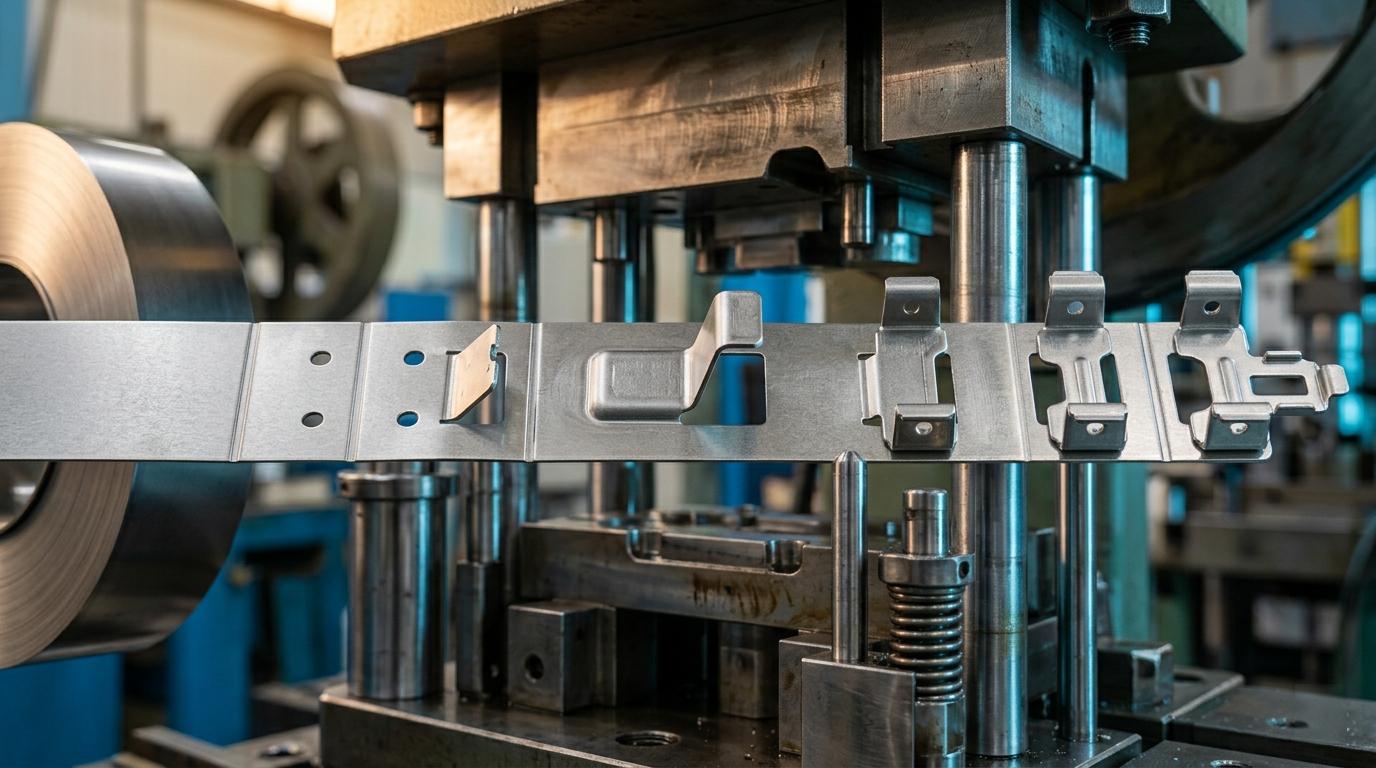

Solisyon nou an:Nou reamenaje mouri pwogresif nou yo pou enklinan-estasyon monnen liy ki konprese teren ananvanpremye kout pwen an pèse. Sa a pre-ensiste materyèl la nan yon fason kontwole, bloke nan plat anvan koupe kòmanse. Li ajoute konpleksite zouti -men elimine yon mòd echèk ki ka elimine tout yon asanble PCB.

Sa a se kalite konesans tribi ki soti nan40 ane eksperyans nan Stamping.

Kontwòl Kalite & Sètifikasyon

Trasabilite dapre IATF 16949 §8.5.2:Chak lot pwodiksyon an lye ak nimewo chalè materyèl la ak dosye enspeksyon nan-pwosesis yo.

Ekipman enspeksyon	Kapasite	Ki sa li verifye pou pati ou yo

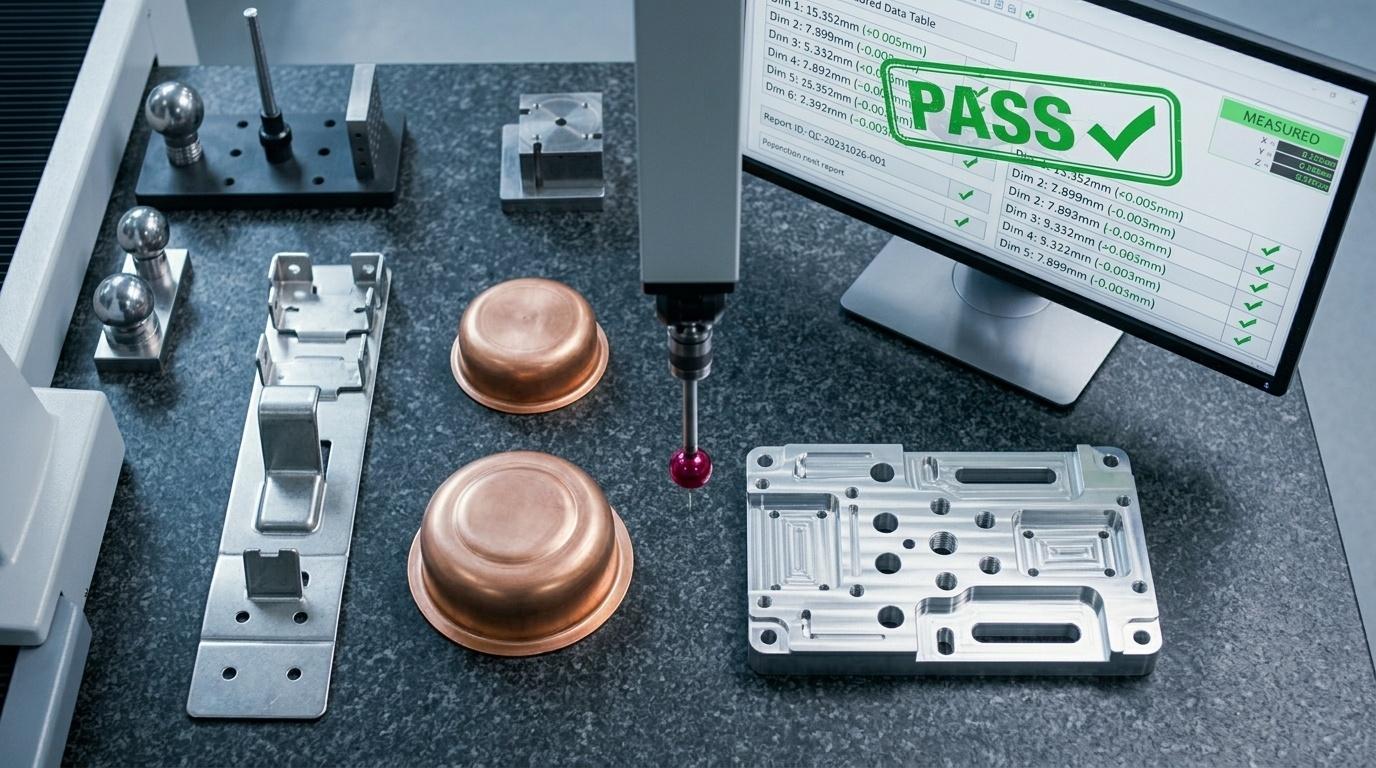

Xi'an Edward CMM	1000x800mm, 0.005mm presizyon	Vrè pozisyon, plat, pwofil karakteristik konplèks
Dongguan Jingchi Vizyon Sistèm	300x200mm, 0.001mm	Mezi ki pa -kontak mikwo-estamping delika yo
Machin tès inivèsèl	0-100KN	Tansyon materyèl ak verifikasyon fòs sede
Kouch epesè kalib	1μm rezolisyon	Epesè plating sou fèblan, zenk, nikèl fini
Chanm espre sèl	900x600mm	Rezistans korozyon pa ASTM B117

Sètifikasyon:

IATF 16949:2016 (Jesyon Kalite otomobil)

GJB9001C-2017 (Estanda Militè)

ISO 9001:2015 / ISO 14001:2015 / ISO 45001:2018

Pati Reprezantan Estamped

Pati	Deskripsyon	Link
Precision EMI Shielding Bwat	0.1mm-0.5mm nikèl ajan, plati mwens pase oswa egal a 0.05mm	Gade pwodwi
Elektrik Contact Springs	Fosfò Bwonz, BeCu, fòs tolerans ± 8%	Gade pwodwi
Precision metal rondelles	Konsantrisite ID/OD Mwens pase oswa egal a 0.1mm, bor-gratis	Gade pwodwi
Sou entènèt jwèt Deep Drawn Caps	Yon sèl -moso, san pwoblèm, jiska 120mm pwofondè	Gade pwodwi

Endistri yo sèvi

Otomobil

IATF 16949 sètifye, Tier-1 founisè Great Wall Motors ak Xiaomi Auto.

01

Telekominikasyon

Pwoteksyon EMI pou estasyon baz 5G, sous dlo kontak presizyon.

02

Elektwonik

Mikwo-estamping pou aparèy konsomatè, dom tactile, kontak batri.

03

Endistriyèl

Parantèz, rondelles, garnitur pou machin ak automatisation.

04

Medikal

Konpozan asye pur ak trasabilite konplè.

05

Kesyon yo poze souvan

Q1: Ki materyèl ki pi epè ou ka koupon pou?

Près idwolik 630T nou an ka vid kabòn asye jiska 6mm epè, tou depann de jeyometri pati. Pou pi epè materyèl, nou rekòmande pou fabrike fèy metal nou an oswa kapasite koupe lazè.

Q2: Ki tan tipik ou genyen pou Stamping lòd?

Zouti ki egziste deja: 10-15 jou pou kantite pwodiksyon.
Nouvo zouti: 15-20 jou pou mouri senp, 30-45 jou pou mouri konplèks pwogresif.
Echantiyon: 10-12 jou pou pwototip (mou) zouti.

Q3: Èske ou ka koupon pou asye pur ak aliminyòm?

Wi. Nou regilyèman so 304/316 asye pur ak 5052/6061 aliminyòm. Nerjaveèi mande pou pi gwo reyon koube ak antretyen zouti pi souvan -nou konte pou sa nan konsepsyon pwosesis nou an.

Q4: Èske ou ofri dokiman PPAP?

Wi. Kòm yon etablisman sètifye IATF 16949, nou ka bay PPAP Nivo 3 dokiman ki gen ladan layout dimansyon, sètifika materyèl, PFMEA, ak plan kontwòl.

Q5: Pati mwen an kounye a koupe lazè-men mwen vle redwi pri. Èske Stamping ka travay?

Pou komèsan ki pi wo a 5,000 moso, Stamping anjeneral ofri pri moso siyifikativman pi ba pase koupe lazè. Nou ka revize jeyometri pati ou epi bay yon analiz konparezon pri. Voye desen ou a ban nou.
